耐火磚簡稱火磚。用耐火黏土或其他耐火原料燒制成的耐火材料。主要用于砌冶煉爐，按質地來說可以分為耐火粘土磚、高鋁磚、硅磚、鎂磚等。能耐1580℃—1770℃的高溫。具有一定形狀和尺寸的耐火材料。因此一般耐火磚多少一塊的相關問題，應向耐火磚生產廠家進行咨詢。

　　耐火磚按制備工藝方法來劃分可分為燒成磚、不燒磚、電熔磚（熔鑄磚）、耐火隔熱磚；按形狀和尺寸可分為標準型磚、普通磚、特異型磚等。可用作建筑窯爐和各種熱工設備的高溫建筑材料和結構材料，并在高溫下能經受各種物理化學變化和機械作用。

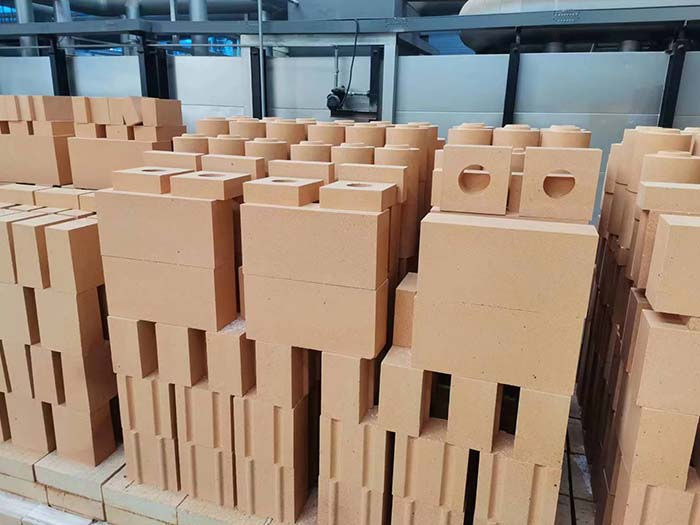

　　一般耐火磚我們以粘土磚作為基礎耐火材料，粘土耐火磚是指Al2O3含量為30%~40%硅酸鋁材料的粘土質制品。粘土磚的礦物組成主要是高嶺石（Al2O3·2SiO2·2H2O）和6%~7%的雜質（鉀、鈉、鈣、鈦、鐵的氧化物）。粘土磚的燒成過程，主要是高嶺石不斷失水分解生成莫來石（3Al2O3·2SiO2）結晶的過程。粘土磚中的SiO2和Al2O3在燒成過程中與雜質形成共晶低熔點的硅酸鹽，包圍在莫來石結晶周圍。

　　粘土磚屬于弱酸性耐火制品，能抵抗酸性熔渣和酸性氣體的侵蝕，對堿性物質的抵抗能力稍差。粘土磚的熱性能好，耐急冷急熱。

　　粘土磚在燒制時分的等級可分為幾個等級，在對其進行燒制的時分溫度是在1440℃擺布，上下起伏不可超過50，通常的保溫時間則是在40h。但是當遇到三級的粘土磚的時分溫度要操控1400℃，保溫的時刻比起前兩者較為短一點。碰見在地道運用一二級的耐火磚的時分所燒成的溫度是在1500到1560擺布的溫度規模。依據不一樣的燒制資料以及制成品其升溫的速度也不一樣。上升的溫度要操控在600℃，然后再依據不一樣的區別開端一點一點的升溫，直到溫度為1200℃的時分為止。還有即是咱們要注意冷卻時分的溫度也要做好操控。

　　高爐用粘土耐火磚要求常溫耐火強度高，能夠抵抗爐料長期作業磨損；在高溫長期作業下體積收縮小，有利于爐襯保持整體性；顯氣孔率低和鐵含量低，減少炭素在氣孔中沉積，避免耐火磚在使用過程中膨脹疏松而損壞；低熔點物形成少。高爐用粘土耐火磚比一般粘土磚具有優良性能。

　　鄭州榮盛窯爐耐火材料有限公司專注耐火材料的生產與技術研發多年，豐富的經驗使得我們更加，如果您對剛玉質耐磨可塑料有需求，或是對一般耐火磚價格有需求或疑問，歡迎致電榮盛耐材，我公司將會為您提供耐火材料和貼心服務。
