鎂鋁尖晶石磚內鎂鋁尖晶石作為礦物名稱是具有相同結晶結構礦物的總稱。一般尖晶石是指普通結構的MgAl2O4或MgO·Al2O3，即鎂鋁尖晶石(MA)鎂鋁尖晶石是用高純材料制備而成的，具有良好的抗侵蝕能力，熱震穩定性好，具有幾號的抗剝落性。鎂鋁尖晶石是更的耐火材料。今天我們就著重說一下鎂鋁尖晶石磚。

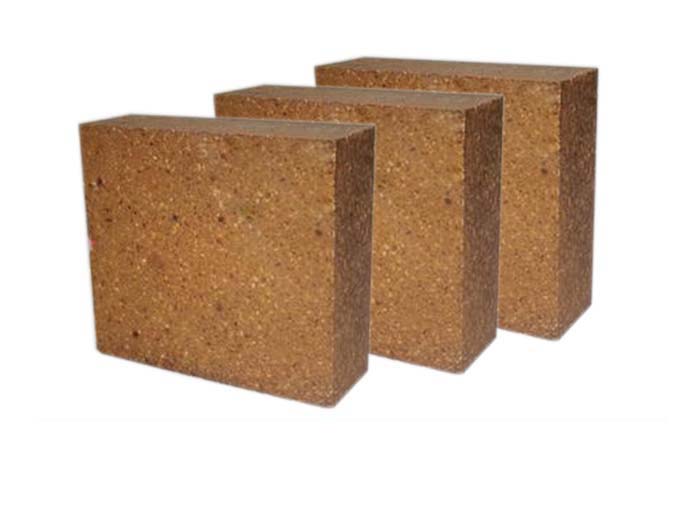

鎂鋁尖晶石磚是為了改善鎂磚的熱穩定性，在配料中加入氧化鋁而生成的以鎂鋁尖晶石為主要礦物的鎂質磚。鎂鋁尖晶石磚是采用含鈣低的鎂砂和工業氧化鋁粉為主要原料，經高壓成形、高溫燒制而成。抗急冷急熱性好，對鐵的氧化物、堿性爐渣等熔劑具有好的抗侵蝕性。

鎂鋁尖晶石磚的優點是：

1、熱震性好，在使用的過程中會與熟料反應，然后在磚的表面形成一層很薄利鋁酸鈣保護層。使液體不容易滲透。

2、其抗剝落性能比直接結合鎂鉻磚要好。在窯的冷卻帶和過渡帶使用壽命可較直接結合鎂鉻磚延長一倍。但是，在抗腐蝕性方面稍次于直接結合鎂鉻磚。

3、燒結尖晶石磚容易水化，導熱系數較大，窯胴的溫度要比直接結合鎂鉻磚時的高。在使用時要重視這些問題。

鎂鋁尖晶石磚的理化性能：具體表現為熱膨脹小，熱震穩定好，同時具有穩定的化學性質，對堿性熔渣具有很強的抵抗能力。

鎂鋁尖晶石磚的理化指標

項目	指標
	MLJ-90	MLJ-85	MLJ-80	MLJ-75
MgO  %	≥90	≥85	≥80	≥75
Al2O3  %	3~8	5~12	8~17	≥8~12
顯氣孔率  %	≤17	≤17	≤16	≤19
體積密度  g/cm3	≥2.95	≥2.95	≥2.90	≥2.85
常溫耐壓強度  MPa	≥45	≥45	≥55	≥40
0.2MPa荷重軟化開始溫度 ℃	≥1700			≥1650
熱震穩定性 次 1100℃水冷	≥3	≥8	≥12	≥8

鎂鋁尖晶石磚廣泛應用于水泥回轉窯，還用于制作鋼包，大大提高鋼板襯的抗侵蝕能力，使其廣泛應用于煉鋼用耐火材料。預合成尖晶石的不定形及定形耐火材料。
